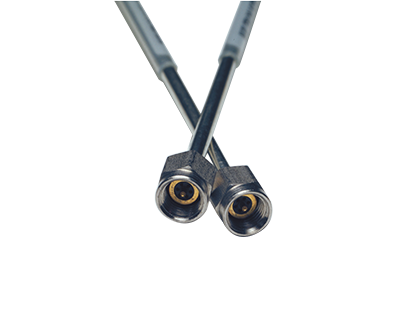

K101M-R cable connector

インライン ケーブル コネクタ

K101M-R
この製品は製造中止となっております。
概要
  • 40GHz までの優れた性能
  • 18GHz 以下で SMA を凌ぐ性能
  • 卓越した信頼性
  • SMA、WSMA、3.5mm との互換性
  • 既存のネットワークアナライザで完全な特性試験可能
K オス型のインラインケーブルコネクタ K101M-R は、直径 3mm (0.118 インチ) の K118 セミリジッド同軸ケーブル用で、DC から 40GHz にわたって優れた性能を発揮します。K101M-085 と呼ばれるオス型のコネクタは、直径 2.16mm (0.085インチ) の V085 セミリジッド同軸ケーブルに使用されます。直径 3mm のセミリジッド同軸ケーブル用のメス型は、K101F-R です。

アンリツは、ケーブルへのコネクタの取付けを簡素化する工具を提供しています。

  • 工具の 01-107M は、はんだ付け中に部品を固定するために使用されるはんだ付け金具で、10 個入りパッケージとなっています。
  • 01-118 K コネクタ® ケーブル組立金具は、中心導体の長さ測定とコネクタのビーズ取付けに使用する多目的工具です。
規格

K101M-R は K101M の後継部品

K101M-R は RoHS 指令に準拠しています。 この鉛、水銀、カドミウム、六価クロム、PBB、PBDE 含有量は、欧州連合の 2002/95/EC 指令による最大濃度値 (MCVs) 以下です。 以下は RoHS 指令適用外です。 銅の合金要素として含まれる鉛で、重量で 4% (40000PPM) までの鉛。

"-R" 型に含まれるすべての材料は、廃止された部品に含まれていた材料とまったく同じです。 RoHS 指令への準拠を示すために "-R" の接尾辞を追加しただけです。
