70/75 Series RF Detector

マイクロ波検波器

70/75 シリーズ
この製品は製造中止となっております。
概要

70 または 75 シリーズの製品ラインでは、お客様の計測、システム、OEM 用途のニーズに応える製品を取り揃えています。最新の設計と超小型電子生産技術を駆使したアンリツの低バリヤショットキダイオード検波器は、他製品を凌ぐ性能を発揮し、大幅なコスト削減を提供します。入力コネクタの種類には、N 型、K コネクタ® (SMA および 3.5mm に互換)、V コネクタ® (2.4mm に互換)があります。周波数範囲と低価格に加え、低 SWR、平坦な周波数応答、広いダイナミックレンジでの厳密な出力電圧トラッキングにおいても、これらの検波器は他に類をみません。

  • 1 つの検波器で 10MHz~50GHz をカバーする広帯域な周波数範囲
  • SMA および 3.5mm と互換性を持つKコネクタ®
  • 2.4mm と互換性を持つ V コネクタ®
  • 最少の SWR: 20GHz まで 1.33、40GHz まで 1.5
  • 平坦な応答特性: 20GHz まで ±0.5dB、40GHz まで ±1.5dB
  • 計測器、システム、および OEM 用途に最大の価値を提供
  • 低価格で在庫から利用可能
仕様
仕様
形名 周波数範囲 フラットネス (dB) コネクタ インピーダンス (Ω) SWR (最大)
入力 出力
70KA50 0.01~20GHz             ±0.6 K(m) SMC(f) 50             1.33
70KC50 0.01~40GHz             ±0.5 - 20GHz
            ±1.0 - 26.5GHz
            ±1.5 - 40GHz
K(m) SMC(f) 50             1.33 - 20GHz
            1.50 - 26.5GHz
            1.90 - 40GHz
75N50B 0.01~18GHz             ±0.3 - 12.4 GHz
            ±0.6 - 18GHz
N(m) BNC(f) 50             1.15 - 4.5GHz
            1.30 - 15GHz
            1.39 - 18GHz
75KC50 0.01~40GHz             ±0.5 - 20GHz
            ±1.0 - 26.5GHz
            ±1.5 - 40GHz
K(m) BNC(f) 50             1.33 - 20GHz
            1.50 - 26.5GHz
            1.90 - 40GHz
75VA50 0.01~50GHz             ±0.5 - 20GHz
            ±1.0 - 26.5GHz
            ±1.5 - 40GHz
            ±3 - 50GHz
V(m) BNC(f) 50             1.33 - 20GHz
            1.50 - 26.5GHz
            1.90 - 40GHz
            2.1 - 50GHz



形名 -30dBmでの
低レベル感度
(mV/μW)
+13dBmでの
高レベル感度
(Volts、Min.)
最大入力 (mW) 出力容量 (pF) 寸法(cm)
長さ x 直径
70KA50 0.6 1 100 30 4.6 x 1.0
70KC50 0.4 1 100 30 4.6 x 1.0

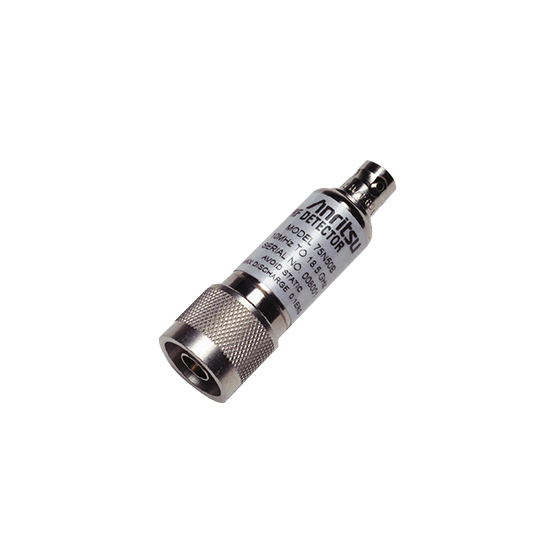

75N50B 0.35 1 100 30 6.4 x 1.8
75KC50 0.4 1 100 30 4.6 x 1.0
75VA50 0.4 1 100 30 4.6 x 1.0
