波導管轉同軸轉接頭 35U/35C 系列

導波管/同軸アダプタ

35U シリーズ
この製品は製造中止となっております。
概要

精密なアダプタ 35U シリーズは、標準導波管を同軸 N や K コネクタ® のインタフェースに変換し、マイクロ波同軸測定に便利です。

  • 周波数範囲: 3.3GHz~26.5GHz
  • N コネクタと互換
  • K コネクタ® は SMA および 3.5 mm と互換
規格
形名 周波数範囲 (GHz) コネクタ 導波管フランジ UG- (_) U SWR

35UM40N

3.3 to 4.9

WR229 to N(m)
WG11A to N(m)

PDR40

1.08

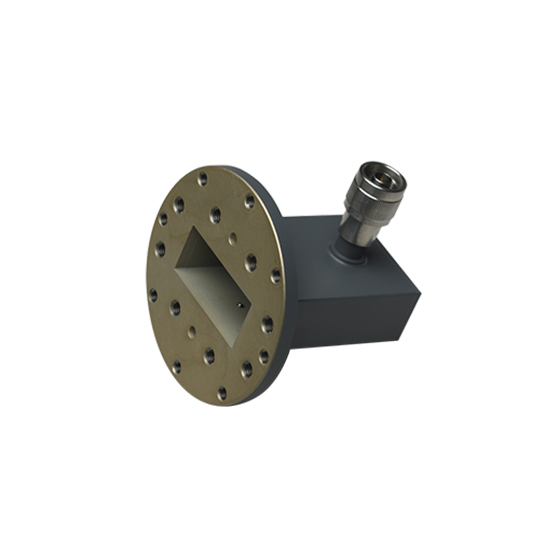

35UM48N

3.9 to 5.8

WR187 to N(m)
WG12 to N(m)

CAR48, PAR48,
UAR48, DR48

1.08

35UM70N

5.8 to 8.2

WR137 to N(m)
WG14 to N(m)

CAR70, PAR70,
UAR70, PDR70

1.08

35UM84N

7.0 to 10

WR112 to N(m)
WG15 to N(m)

CBR84, UBR84,
PBR84, PDR84

1.08

35UM100N

8.2 to 12.4

WR90 to N(m)
WG16 to N(m)

CBR100, UBR100,
PBR100, PDR100

1.08

35UM120N

10 to 15

WR75 to N(m)
WG17 to N(m)

CBR120, UBR120,
PBR120, PDR120

1.08

35UM140N

12.4 to 18

WR62 to N(m)
WG18 to N(m)

CBR140, UBR140,
PBR140, PDR140

1.08

35UM220K

 17 to 26.5

 WR42 to K(m)
 WG20 to K(m)

CBR220, UBR220,
PBR220, PDR220

1.20

35UA112N

7.0 to 10

WR112 to N(m)
WG15 to N(m)

CPR112F,CPR112G,
UG-1358/U, UG-1359/U,
UG-1734/U, UG-1735/U,
UG-52B/U, UG-51/U,
UG-137B/U, UG-138/U

1.08

35UA187N

3.9 to 5.8

WR187 to N(m)
WG12 to N(m)

CPR187F,CPR187G,
UG-1352/U, UG-1353/U,
UG-1728/U, UG-1729/U,
UG-148/U, UG-149A/U

1.08

35UA137N

5.8 to 8.2

WR137 to N(m)
WG14 to N(m)

CPR137F,CPR137G,
UG-1356/U, UG-1357/U,
UG-1732/U, UG-1733/U,
UG-343B/U, UG-344/U,
UG-440B/U, UG-441/U

1.08

35UA90N

8.2 to 12.4

WR90 to N(m)
WG16 to N(m)

CPR90F,CPR90G,
UG-1360/U, UG-1361/U,
UG-1736/U, UG-1737/U,
UG-135B/U, UG-136/U

1.08

35UA62N

12.4 to 18

WR62 to N(m)
WG18 to N(m)

UG-541A/U, UG-419A/U
UG-1665/U, UG-1666/U

1.08

35UA42K

17 to 26.5

WR42 to K(m)
WG20 to K(m)

UG-596A/U, UG-595/U,
UG-597/U, UG-598A/U

1.08
