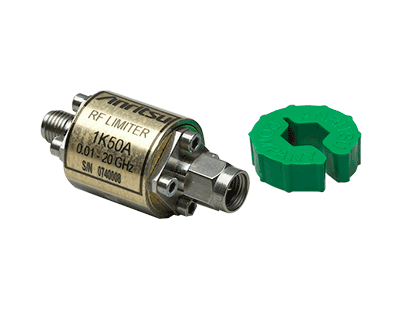

1 Series

リミッタ

1 シリーズ
この製品は製造中止となっております。
概要

アンリツは、様々な RF やマイクロ波機器の入力を保護する 1MHz~26.5GHz の 1 シリーズ リミッタを揃えています。 それぞれ異なるコネクタの構成で、平均入力電力最大 5W で周波数範囲全域にわたり優れた確度を提供します。

  • 高いパワー保護: 5W
  • 高速ターンオン時間: 10ns 最大
  • 広い周波数範囲: 0.01GHz~26.5GHz
  • 低挿入損失: 20GHz まで 2.7dB
  • 優れたリターンロス: 20GHz で 11dB
  • 単一方向
規格

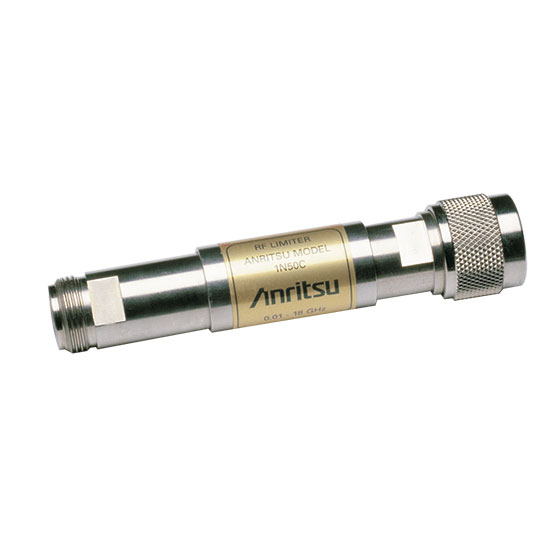

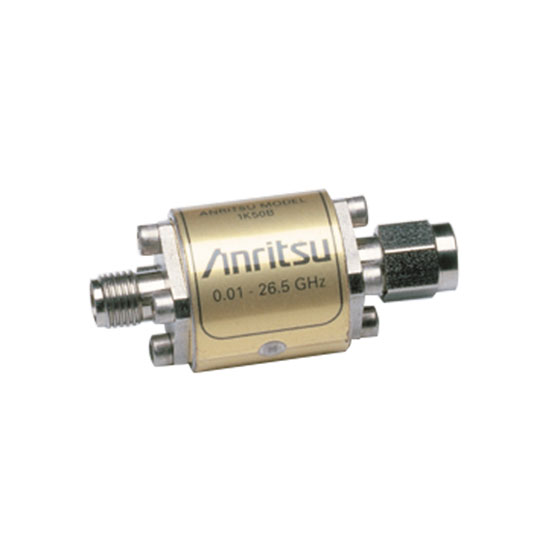

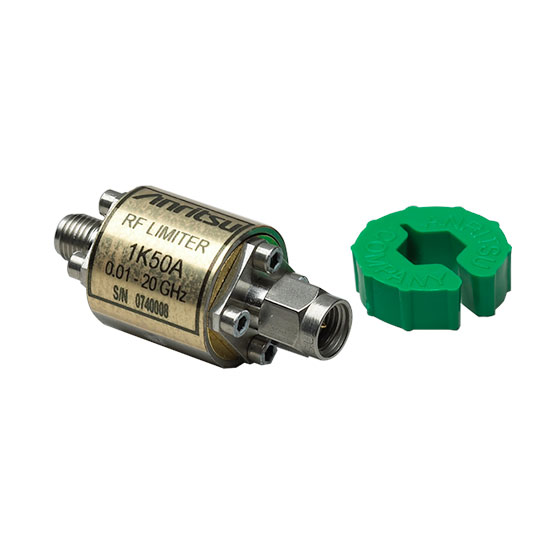

 形名   1K50B   1K50A   1N50C
 周波数範囲  0.01GHz~26.5GHz  0.01GHz~20GHz   0.01GHz~18GHz
 最大 入力電力  3 ワット  5 ワット  5 ワット
 最小 リターンロス
 (0 dBm 入力時)
 10dB  14dB、<12GHz
 11dB、>12GHz
 14dB、<12GHz
 11dB、>12GHz
 最大 挿入損失
 (0dBm 入力時)
 3.9dB  2.7dB  2.9dB
 最大 ターンオン時間  10ns  10ns  10ns
 入力コネクタ  K(m)  K(m)  N(m)
 出力コネクタ  K(f)  K(f)  N(f)
 入力/出力カップリング  DC  DC  DC

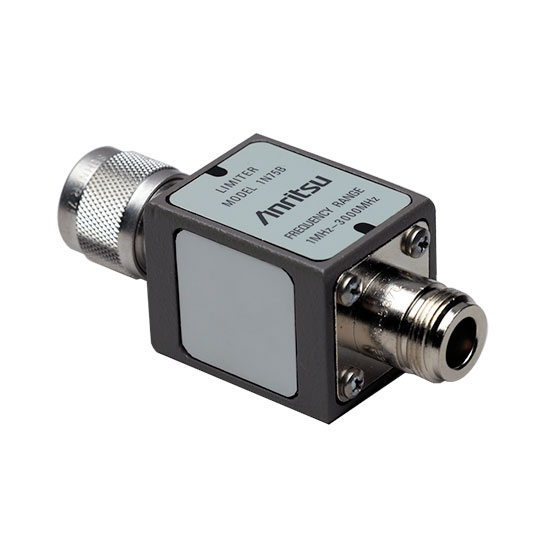

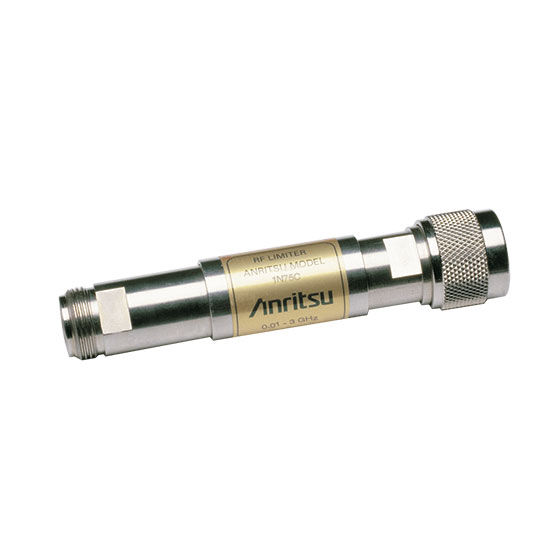

 形名   1N75C   1N50B   1N75B
 周波数範囲  0.01GHz~3 GHz  0.01GHz~3 GHz  0.01GHz~3 GHz
 最大 入力電力  5 ワット   1.5 ワット   1.5 ワット
 最小 挿入損失
 (0dBm 入力時)
 15dB   19dB   19dB
 最大 挿入損失
 (0dBm 入力時)
 1.1dB  1.3dB  1.3dB
 最大 ターンオン時間  10ns  10ns  10ns
 入力コネクタ  75Ω
 N(m)
 N(m)  75Ω
 N(m)
 出力コネクタ  75Ω
 N(f)
 N(f)  75Ω
 N(f)
 入力/出力カップリング  DC  AC  AC

制限レベル: リミッタは約 +10dBm から圧縮を開始します。圧縮において、入力が 1.0dB 増加するごとに、出力レベルは 0.25dB から 0.5dB に増加します。500MHz に 5 ワットを入力した場合の出力パワーは 21dBm です。
寸法: 1N50B と 1N75B - 3.8 cm× 2.5cm × 2.5 cm
温度範囲:  0°C~+70°C
