レポート作成ソフトウェアでOTDR測定のデータ管理を効率的に｜MX900000A

■ファイルの読み出し、保存

レポート作成機能

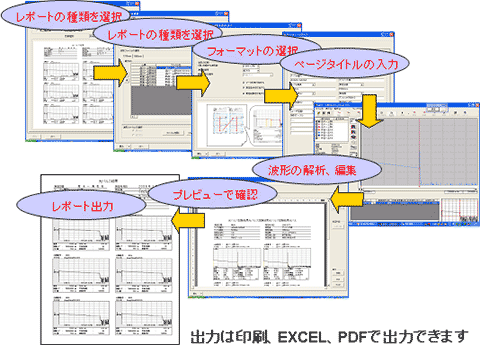

レポートウィザード機能でレポート作成が簡単です。

弊社製ソフトウェアAEM401では対応できなかった、マニュアル測定の波形データでもレポートを作成できます。

EXCELは、Microsoftの登録商標です。

エミュレーション機能

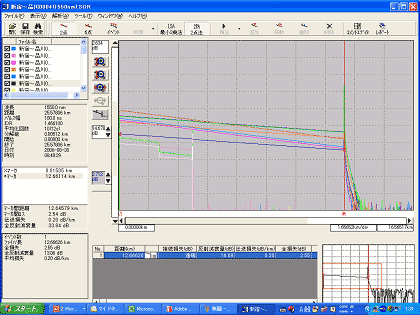

読み込んだ波形は光パルス試験器と同様の操作ができます。

1500波形以上を同時に読み込み可能です。
また、一度に１６波形を同時に表示することができます。
イベントテーブル解析のほか、２点マーカ、４点マーカ、６点マーカを使った損失解析が可能です。

計画測定エディタ

MT9082シリーズの計画測定機能で使う表（測定計画ファイル）をMX900000Aで作成します。

OTDR測定、レポート作成が単純、効率化します。

OTDR MT9082A/B/C　画面

測定する心線を選択するだけで測定を簡単実施します。測定条件や、ファイル名の入力が不要です。

OTDR波形ファイル検索機能

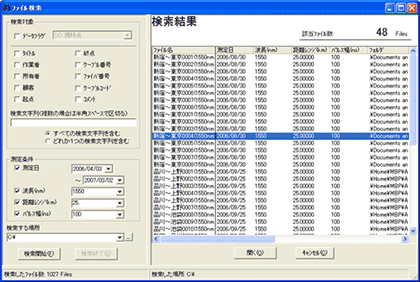

OTDRファイルの検索がスピードアップ！

・パソコンにOTDRデータが多数蓄積されてくると、測定データを探すのに時間がかかるようになります。OSに付属の検索機能では、測定データの詳細は分からないし、結局当たりをつけて、エミュレーションソフトウェアでデータを読み込んで探す。。。というような作業を強いられます。本機能はOTDR特有の条件で測定データを探すので、目的のファイルをすばやく探すことができます。
光パルス試験器の測定条件、測定日時だけでなく、測定者、測定波長、距離レンジ、パスル幅で、波形データの検索が可能です。

コメントエディタ

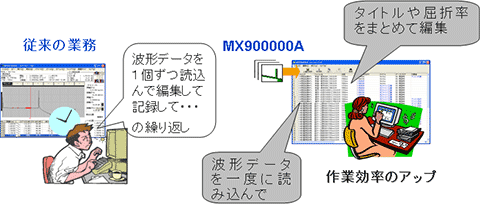

タイトル、屈折率をまとめて変更、データ編集作業がスピードアップ！

・屈折率やタイトル（コメント）の入力は手間のかかる作業なので、現場でしばしば忘れがちです。結局はオフィスで修正することになるのですが、測定データを1個づつ読み込んでの修正作業は時間もかかり大変です。MX900000Aのコメントエディタは、複数の波形データ読み込んで、屈折率やタイトル（コメント）を一度に編集してしまいますので、大幅に作業時間の短縮することができます。

＊MX900000Aは、Microsoft Windows XP SP3、Windows 7（日本語32bit版のみ）に対応しています。
(Ver.2.00  2011年4月現在)
